طراحي و ساخت شفت فیبرکربن

معرفی پروژه

موضوع: تعویض شفت فلزی کولینگ‌تاور با شفت کامپوزیتی

کارفرما :مجتمع فولاد مبارکه

خلاصه اجرایی

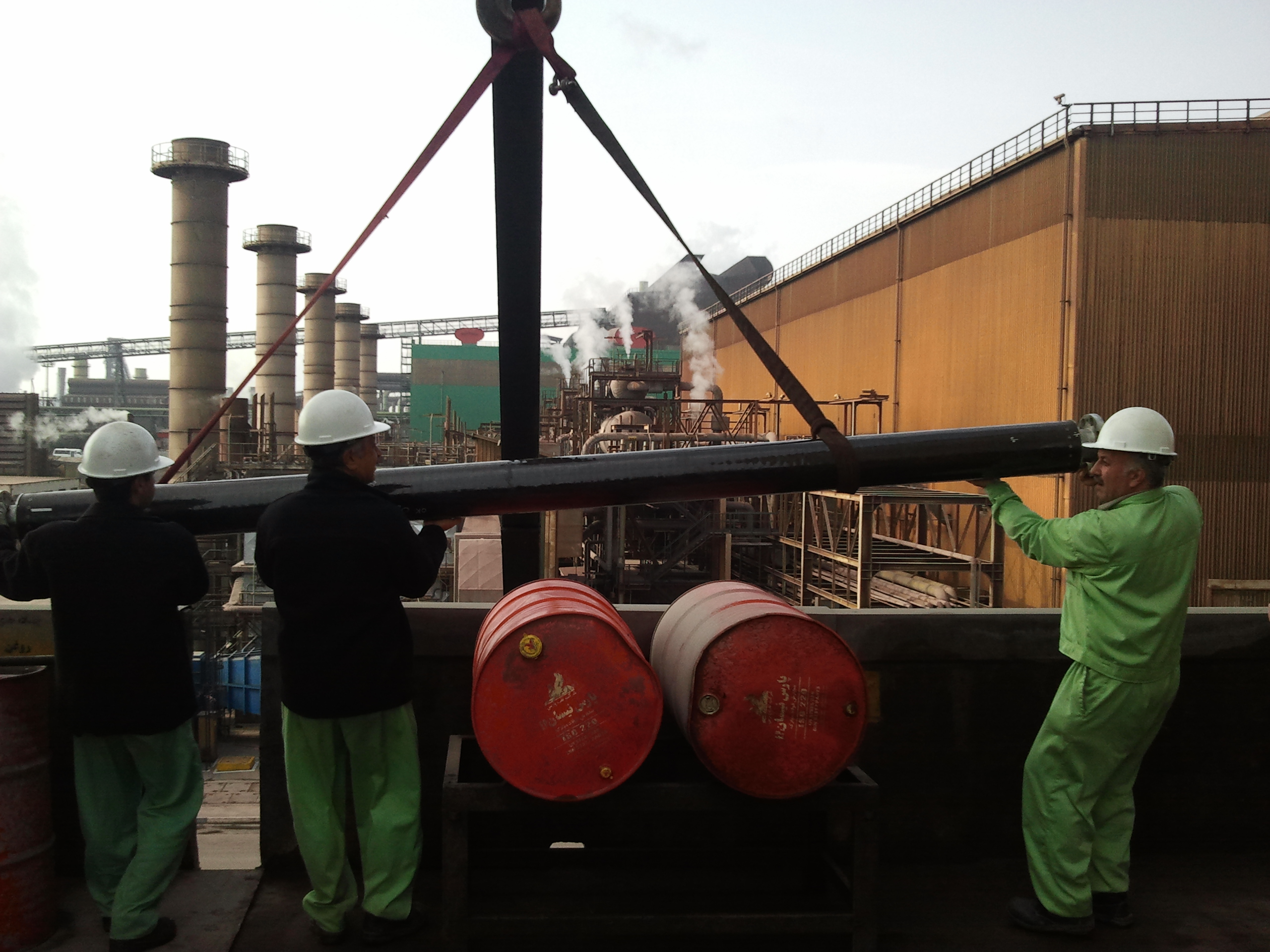

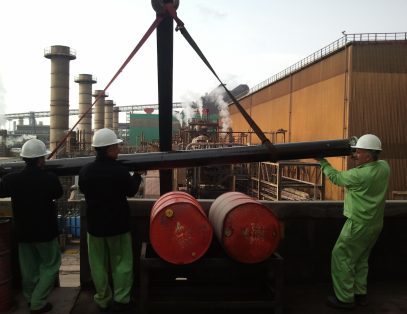

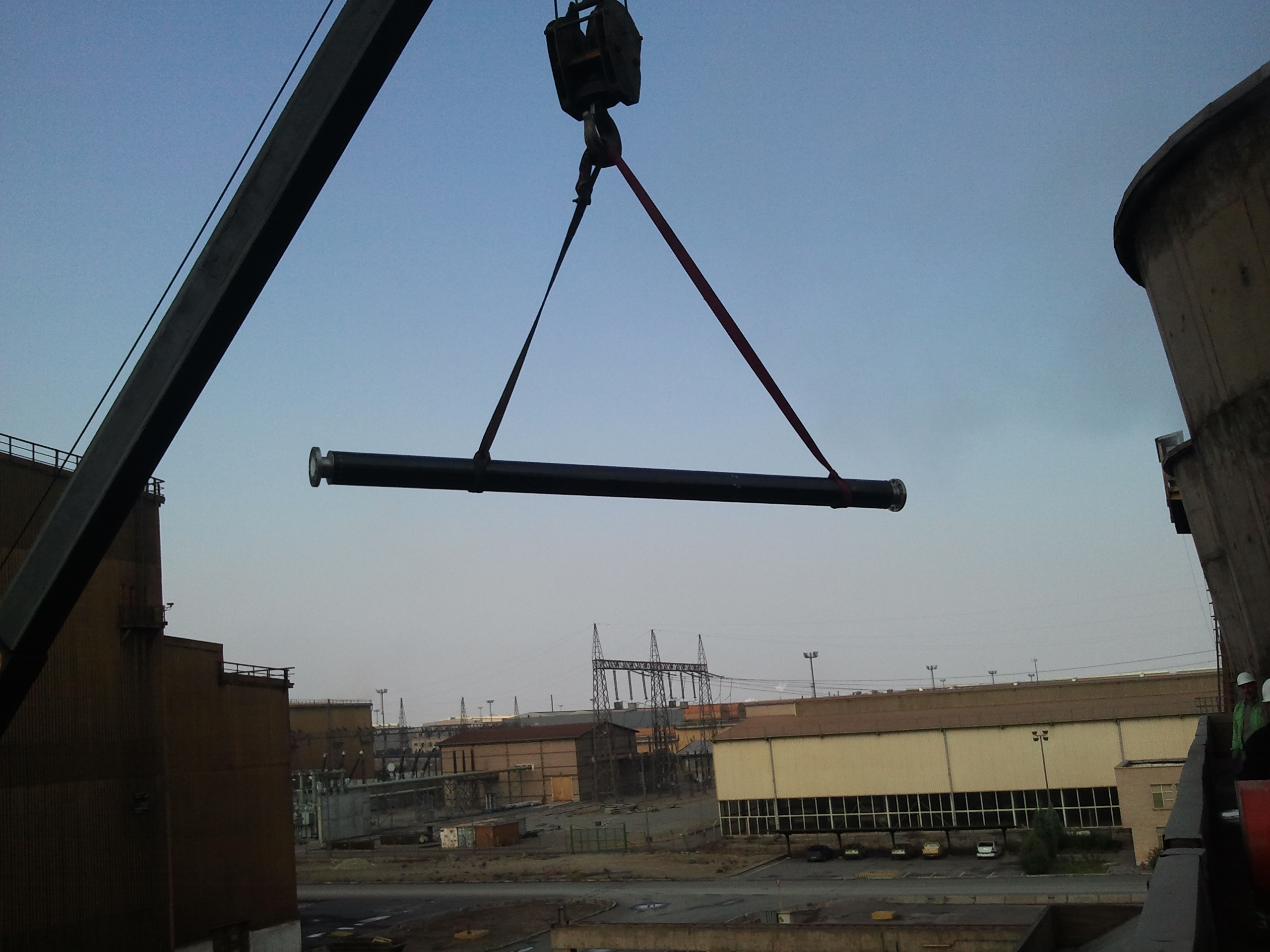

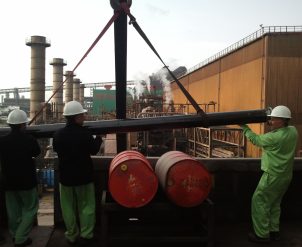

در این پروژه،عملیات  تعویض شفت فلزی قدیمی با شفت کامپوزیتی فیبرکربن توسط شرکت توان محور به انجام رسید . شفت فلزی اولیه با طول تقریبی ۴٫۳ متر و وزن ۵۰۰ تا ۶۰۰ کیلوگرم، به دلیل وزن بالا و دیفلکشن (خمش) در طول کارکرد، نیازمند بیرینگ میانی و سرویس‌های مکرر یاتاقان‌ها بود. این مجموعه علاوه‌بر ایجاد لرزش، باعث افزایش تلفات انرژی و هزینه‌های نگه‌داری می‌شد.

با جایگزینی این مجموعه با شفت فیبرکربن، وزن کل تجهیز به ۷۰ تا ۸۰ کیلوگرم کاهش یافت و نیاز به بیرینگ میانی و تعمیرات دوره‌ای به‌طور کامل حذف شد.

مزایا و دستاوردهای فنی پروژه

• حذف کامل لرزش ناشی از دیفلکشن و وزن زیاد شفت فلزی

• افزایش راندمان انتقال قدرت به دلیل کاهش جرم و بالانس دقیق شفت کامپوزیتی

• حذف بیرینگ‌های میانی و در نتیجه کاهش توقفات اضطراری

• کاهش شدید هزینه‌های تعمیرات و نگه‌داری؛ بدون نیاز به گریس‌کاری و سرویس دوره‌ای

• افزایش طول عمر گیربکس، موتور و یاتاقان‌ها به دلیل کاهش بار و لرزش

• بهبود پایداری عملکرد کولینگ‌تاور در دورهای بالا

• کاهش بار استراکچر و جلوگیری از خستگی سازه‌ای ناشی از وزن بالای شفت

• عملکرد یکنواخت و بدون ضربه به‌واسطه خواص مکانیکی کامپوزیت کربن

این ارتقا موجب افزایش راندمان کاری کولینگ‌تاور، کاهش هزینه‌های بهره‌برداری و دستیابی به عملکرد پایدار و کم‌دردسر برای مجموعه فولاد مبارکه شد.
